Qué cubre la placa ASTM A709
ASTM A709 es la especificación estándar para acero estructural para puentes. Abarca el acero al carbono, el acero de aleación de alta-baja resistencia-y el acero de aleación templado-y-revenido suministrado en forma de placas, perfiles y barras, y es el material que se incluye con mayor frecuencia en los contratos de puentes de carreteras y ferrocarriles. Los grados se agrupan por límite elástico mínimo y según si el acero es un grado resistente a la intemperie, marcado con la letra W, que forma una capa protectora de óxido estable en lugar de depender de la pintura.
ASTM A709 Grado 36, Grado 50 y Grado 50W son los grados que se laminan con mayor frecuencia como placa para vigas de placa soldada, marcos transversales, placas de refuerzo, refuerzos de soporte y placas de empalme. El número de grado indica el límite elástico mínimo en ksi: el grado 36 es aproximadamente 250 MPa, mientras que el grado 50 y el grado 50W son aproximadamente 345 MPa. Debido a que el cambio de resistencia proviene principalmente de la química y no del tratamiento térmico, los fabricantes pueden pasar del Grado 36 al Grado 50 sin cambiar el procedimiento de soldadura calificado, solo los consumibles y la revisión de precalentamiento.
Comparación de calificaciones de un vistazo
| Calificación | Rendimiento mínimo | Tracción mínima | Desgaste | Miembro de puente típico |
|---|---|---|---|---|
| ASTM A709 Grado 36 | 36 ksi (250 MPa) | 58 ksi (400 MPa) | No | Marcos transversales, placas de empalme, miembros secundarios. |
| ASTM A709 Grado 50 | 50 ksi (345 MPa) | 65 ksi (450 MPa) | No | Vigas principales, alas, almas, refuerzos. |
| ASTM A709 Grado 50W | 50 ksi (345 MPa) | 70 ksi (485 MPa) | Sí | Vigas expuestas y acero estructural sin pintar. |
El grado 50W es un acero que contiene cobre, cromo y níquel, por lo que normalmente se suministra sin pintar y se deja a la intemperie. Por lo tanto, los detalles sobre el drenaje y la eliminación de la humedad son tan importantes como el grado mismo de la placa. El grado 50 sin el sufijo W es un acero resistente a la intemperie y depende de un sistema de revestimiento protector para su durabilidad.
Zonas de servicio y pruebas de muesca Charpy V-
La prueba de impacto es la parte de ASTM A709 que con mayor frecuencia decide si un calor o una placa determinados son aceptables para un proyecto. Se definen dos frecuencias de prueba. La designación H, utilizada para miembros no-fracturas-críticas, requiere una prueba por serie. La designación P, utilizada para miembros críticos-de fractura, requiere una prueba por placa. El valor de aceptación lo establece entonces la zona de servicio asignada por el propietario.
| No-fractura crítica (H) | Zona 1 | Zona 2 | Zona 3 |
|---|---|---|---|
| Grado 50 y 50 W hasta 2 pulgadas (50 mm) | 15 pies-lb a 70 grados F | 15 pies-lb a 40 grados F | 15 pies-lb a 10 grados F |
| Grado 50 y 50 W, 2 a 4 pulgadas (50 a 100 mm), soldado | 20 pies-lb a 70 grados F | 20 pies-lb a 40 grados F | 20 pies-lb a 10 grados F |
| Fractura crítica (P) | Zona 1 | Zona 2 | Zona 3 |
|---|---|---|---|
| Grado 50 y 50 W hasta 2 pulgadas (50 mm) | 25 pies-lb a 70 grados F | 25 pies-lb a 40 grados F | 25 pies-lb a 10 grados F |
| Grado 50 y 50 W, 2 a 4 pulgadas (50 a 100 mm), soldado | 30 pies-lb a 70 grados F | 30 pies-lb a 40 grados F | 30 pies-lb a 10 grados F |
La Zona 1 es la condición de servicio más suave y la Zona 3 la más fría. Una placa que cumple con la Zona 1 no cumplirá automáticamente con la Zona 3, por lo que la orden de compra debe indicar la zona, la letra de frecuencia de prueba y la temperatura de prueba. Las placas solicitadas para un proyecto de Zona 3 se suministran con informes de prueba en las condiciones de baja-temperatura que se muestran arriba.

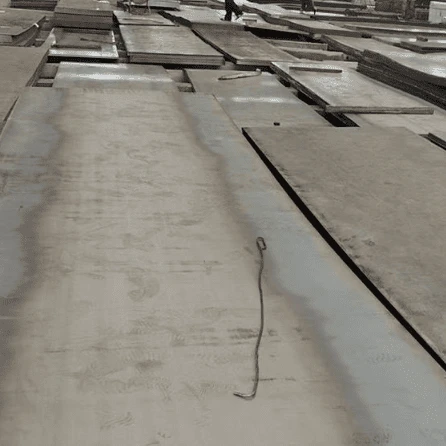

Tamaños de placa disponibles
Los grados estructurales resistentes y no-a la intemperie se almacenan en una banda de espesor ancho. Los tamaños de existencias representativos se enumeran a continuación.
Espesor desde 4,8 mm (0,1875 pulg.) hasta 101,6 mm (4 pulg.) como material laminado estándar.
Anchos de 60 in, 96 in y 120 in (1524 mm, 2438 mm y 3048 mm) dependiendo del espesor.
Longitudes de 240 y 480 pulgadas (6096 mm y 12192 mm); Las placas de más de 4 pulgadas se enrollan a pedido.
Grados disponibles en stock: ASTM A709 Grado 36, Grado 50 y Grado 50W.
Las placas de 0,1875 a 2 pulgadas están disponibles en tres anchos; El espesor superior a 2 pulgadas se suministra con 96 de ancho.
Notas de fabricación y manipulación
La soldadura sigue los procedimientos calificados utilizados para los grados M270 equivalentes, y el precalentamiento se rige por el espesor y el equivalente de carbono en lugar de solo por el número de grado. Weathering Grade 50W no debe galvanizarse ni recubrirse excesivamente cuando el diseño depende de la formación de pátina; Si un sistema de recubrimiento es obligatorio, primero se deben revisar las condiciones de exposición y la compatibilidad del recubrimiento. El corte con llama, la perforación y la preparación de bordes son convencionales para placas estructurales de baja-aleación, pero los bordes cortados en miembros críticos-para fracturas requieren controles de calidad de la superficie definidos en el contrato.
El almacenamiento también importa. Las placas deben apilarse lejos del suelo con espaciadores para que el agua no se estanque en la superficie. Las manchas permanentes causadas por agua estancada en una placa de 50 W son difíciles de eliminar y pueden confundirse con corrosión.
Preguntas frecuentes
P: ¿Qué es el acero ASTM A709 Grado 50W?
ASTM A709 Grado 50W es un acero estructural de baja aleación, alta-resistencia a la intemperie- con un límite elástico mínimo de 50 ksi (345 MPa), que se utiliza principalmente para vigas de puentes sin pintar y acero estructural expuesto.
P: ¿Cuál es la diferencia entre ASTM A572 Grado 50 y ASTM A709 Grado 50?
ASTM A572 Grado 50 es un grado estructural general para edificios, torres y equipos. ASTM A709 Grado 50 está escrito específicamente para puentes y agrega requisitos obligatorios de impacto Charpy y un control más estricto de tenacidad y soldabilidad.
P: ¿Cuál es el límite elástico mínimo de ASTM A709 Grado 50?
El grado 50 requiere un límite elástico mínimo de 50 ksi, equivalente a aproximadamente 345 MPa, y una resistencia a la tracción mínima de aproximadamente 65 ksi (450 MPa).
P: ¿En qué se diferencia el grado 36 del grado 50?
El grado 36 tiene un límite elástico mínimo más bajo, alrededor de 36 ksi (250 MPa), y deriva su resistencia principalmente del carbono y el manganeso. El grado 50 alcanza la mayor resistencia a través de una composición de micro-aleación. Ambos pueden solicitarse con prueba Charpy en la zona requerida.
P: ¿Qué zona de servicio se debe especificar?
La zona la establece el propietario del puente a partir de la temperatura de servicio más baja esperada. La zona 3 es la más fría y conlleva el mayor requerimiento de energía de impacto, por lo que debería confirmarse en la etapa de investigación en lugar de dejarse en manos del molino.
P: ¿Se puede pintar A709 Grado 50W?
Sí, pero se pierde el beneficio de la intemperie. Si el acero está pintado, el sistema de recubrimiento debe diseñarse para la clase de exposición y aplicarse sobre una superficie adecuadamente preparada, y los detalles de drenaje siguen siendo esenciales.
P: ¿Se requieren pruebas de impacto para cada placa?
Solo cuando el contrato designa miembros críticos-de fractura con la frecuencia de prueba P. Los miembros H no-fractura-críticos se prueban una vez por serie, por lo que la zona, la letra y la temperatura deben aparecer en el pedido.
