¿Qué es la placa de acero ASTM A709 grado 50W?
Placa de acero ASTM A709 grado 50Wes un acero resistente a la intemperie de alta-resistencia y baja-aleación especificado para aplicaciones estructurales, en particular la construcción de puentes.
En la especificación actual ASTM A709/A709M-26, el grado 50W [345W] tiene un límite elástico mínimo de 50 ksi (345 MPa) y está clasificado como un grado con resistencia mejorada a la corrosión atmosférica. La especificación A709 cubre placas, perfiles y barras de acero estructural para puentes.
En comparación con el acero estructural convencional, el acero A709 Grado 50W combina resistencia estructural con una resistencia mejorada a la corrosión atmosférica.
Esto hace que la placa de acero A709 50W sea adecuada para vigas de puentes, componentes estructurales, infraestructura de transporte y otras estructuras de acero para exteriores donde-se espera una exposición prolongada a la intemperie.
Especificación de acero resistente a la intemperie ASTM A709 grado 50W
| Propiedad | ASTM A709 Grado 50W |
|---|
| Estándar | ASTM A709/A709M |
| Calificación | 50W [345W] |
| Tipo de acero | Acero resistente a la intemperie de alta-baja-aleación |
| Fuerza de producción | Mayor o igual a 50 ksi / Mayor o igual a 345 MPa |
| Resistencia a la tracción | Mayor o igual a 70 ksi / Mayor o igual a 485 MPa |
| Alargamiento en 2 pulg. / 50 mm | Mayor o igual al 18% |
| Alargamiento en 8 pulg. / 200 mm | Mayor o igual al 21% |
| Aplicación típica | Puentes, vigas, estructuras exteriores. |
| Resistencia a la corrosión | Resistencia a la corrosión atmosférica mejorada |
Para placas de hasta 4 pulgadas (100 mm) de espesor, los requisitos de ASTM A709/A709M enumeran un límite elástico mínimo de 345 MPa, una resistencia a la tracción mínima de 485 MPa y un alargamiento mínimo del 18 % en 2 pulgadas (50 mm) o del 21 % en 8 pulgadas (200 mm) para Grado 50W.
Composición química del acero corten ASTM A709 grado 50W
La composición química de la placa de acero A709 Grado 50W está diseñada para proporcionar un equilibrio entre resistencia, resistencia a la corrosión atmosférica y rendimiento estructural.
Los requisitos típicos de ASTM distinguen entre composiciones tipo A y tipo B. Los principales elementos de aleación incluyen carbono, manganeso, silicio, níquel, cromo, cobre y vanadio.
| Elemento | Tipo A | Tipo B |
| Carbono, C | Menor o igual a 0,19% | Menor o igual a 0,20% |
| Manganeso | 0.80–1.25% | 0.75–1.35% |
| Fósforo, P | Menor o igual a 0,030%* | Menor o igual a 0,030%* |
| Azufre, S | Menor o igual a 0,030%* | Menor o igual a 0,030%* |
| Silicio, Si | 0.30–0.65% | 0.15–0.50% |
| Níquel | Menor o igual a 0,40% | Menor o igual a 0,50% |
| Cromo, Cr | 0.40–0.65% | 0.40–0.70% |
| Cobre | 0.25–0.40% | 0.20–0.40% |
| Vanadio, V | 0.02–0.10% | 0.01–0.10% |
*Ciertas categorías de productos permiten diferentes límites de fósforo y azufre según las disposiciones de especificaciones aplicables. Los compradores deben confirmar la química requerida y los requisitos complementarios en la orden de compra y el certificado de prueba de fábrica.
¿Por qué elegir acero resistente a la intemperie de grado A709 de 50 W?
La principal ventaja de la placa de acero ASTM A709 50W es la combinación de un límite elástico mínimo de 345 MPa y una resistencia mejorada a la corrosión atmosférica.
Se pretende que el acero funcione mejor bajo exposición atmosférica que los grados estructurales convencionales, lo que lo hace especialmente útil para estructuras de puentes al aire libre.
Cuando se diseña adecuadamente y se expone a condiciones atmosféricas adecuadas, el acero resistente a la intemperie puede desarrollar una capa protectora de óxido con el tiempo. Sin embargo, el rendimiento ante la intemperie depende de factores como la retención de humedad, la exposición al cloruro, los contaminantes industriales, el drenaje y los detalles estructurales.
Por lo tanto, se debe seleccionar A709 Grado 50W de acuerdo con el entorno de servicio real en lugar de asumir que el acero resistente a la intemperie elimina toda la corrosión.
A709 Grado 50W frente a A709 Grado 50
La diferencia más importante entre A709 Grado 50 y A709 Grado 50W es el rendimiento ante la corrosión atmosférica. Ambos grados tienen un límite elástico mínimo nominal de 50 ksi (345 MPa), pero ASTM identifica específicamente el grado 50W por tener una resistencia mejorada a la corrosión atmosférica. El grado 50W también está asociado con los requisitos de ASTM A588/A588M, sujeto a las disposiciones de especificaciones aplicables.
Aplicaciones de la placa de acero ASTM A709 grado 50W
La placa de acero A709 Grado 50W se asocia principalmente con la construcción de puentes y aplicaciones estructurales al aire libre. Los usos típicos incluyen vigas de puentes, tableros de puentes y miembros estructurales, estructuras de soporte, infraestructura de transporte y componentes fabricados expuestos a condiciones atmosféricas.
Para proyectos de puentes, la combinación de un límite elástico de 50 ksi, una resistencia a la tracción mínima de 70 ksi y una resistencia mejorada a la corrosión atmosférica proporciona un equilibrio práctico entre la capacidad de carga-y los requisitos de servicio al aire libre-a largo plazo.

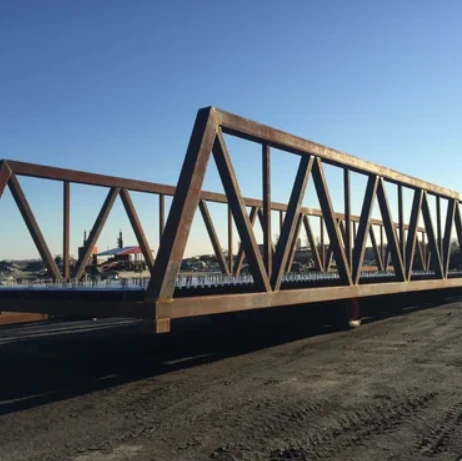

Nuestra aplicación de placa de acero ASTM A709 grado 50W
Fabricación y control de calidad de placas de acero de grado 50W A709
Para aplicaciones estructurales, comprar una placa de acero ASTM A709 Grado 50W debería implicar algo más que simplemente verificar el nombre del grado. El proveedor debe poder proporcionar la trazabilidad del material y la documentación de prueba relevante, incluida la composición química, el límite elástico, la resistencia a la tracción, el alargamiento, las dimensiones y otras pruebas requeridas por la especificación de compra.
Dependiendo de los requisitos del proyecto, los compradores también pueden especificar requisitos suplementarios, pruebas de impacto, requisitos de tenacidad entallada u otros requisitos de inspección. ASTM A709/A709M establece que se aplican requisitos complementarios cuando se especifican en la orden de compra.
Cómo comprar placa de acero ASTM A709 grado 50W
Al adquirir placa de acero A709 Grado 50W, los compradores deben proporcionar el espesor, ancho, largo, cantidad, destino de entrega, edición ASTM aplicable, requisitos de prueba y si se requiere procesamiento adicional. Esto permite al proveedor de acero confirmar la disponibilidad de producción y proporcionar una cotización más precisa.
Como proveedor de acero, Gnee puede suministrar placas de acero ASTM A709 Grado 50W para aplicaciones estructurales y de puentes, con dimensiones personalizadas y documentación de respaldo de acuerdo con los requisitos del proyecto.
Los clientes pueden comunicarse con Gnee con el espesor, las dimensiones, la cantidad y el destino de la placa A709 Grado 50W requeridos para solicitar una cotización.
Solicite una cotización de placa de acero de grado A709 de 50 W
¿Busca una placa de acero ASTM A709 grado 50W? Comuníquese con Gnee para obtener confirmación de calificación, disponibilidad, dimensiones, requisitos de prueba y una cotización específica del proyecto-.
